1 概述
安科瑞测电流有功/无功3相3线BD组合变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模拟信号或数字信号装置。
2 型号说明
![1.jpg](https://img62.ybzhan.cn/gxhpic_8264b714f1/1b082722e7f6039bd89f425ac2da71fb629a7e1a79a23fe16bb45f9c9c55aad381877d612e7c2776.jpg)
3 通用技术条件
![2.jpg](https://img62.ybzhan.cn/gxhpic_8264b714f1/1b082722e7f6039bd89f425ac2da71fb1c2613ae92ae406605feb09f21a3087bbc28213ae1c53916.jpg)
4 三相电流、电压变送器
用途测量三相电流、电压信号,隔离变送输出三路模拟信号。
产品规格
BD—3I3 三相电流变送器
BD—3V3 三相三线电压变送器
BD—4V3 三相四线电压变送器

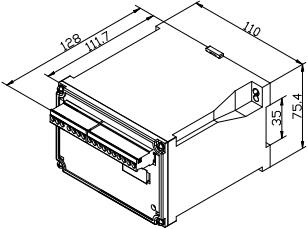

外形尺寸
![2.jpg](https://img66.ybzhan.cn/gxhpic_8264b714f1/1b082722e7f6039bd89f425ac2da71fb65431e074388ec3d1e75ac7f1a788ed4d52ec2642c66f4e1.jpg)
订货范例
例 型 号:BD-3I3
辅助电源:AC220V/50Hz
输 入:5A
输 出:三路 4~20mA
