储能直流汇流箱用多回路计量仪表

储能直流汇流箱用多回路计量仪表

1、概述

   储能直流汇流箱用多回路计量仪表主要是针对有共享需求，且开关电源无分用户电量计量功能的基站而设计的。仪表可对六个回路的直流电能进行计量，并可为配套的霍尔传感器提供工作电流，同时可通过上位机软件实现零漂校准，具有遥测、遥信、遥调、实时电量计量、供电质量异常告警、信息存储及处理、信息交互等功能。该模块可分别计量三家运营商的直流用电量为基站节能改善提供详细的数据依据，为直流配电设备提供分项计量解决方案。

   模块具有工业标准的RS485通讯接口,采用YD/T1363.3-2014规定的通讯协议，符合中国铁塔有限公司Q/ZTT2205-2017《基站直流电能计量模块技术要求》相关技术要求。

2、产品型号

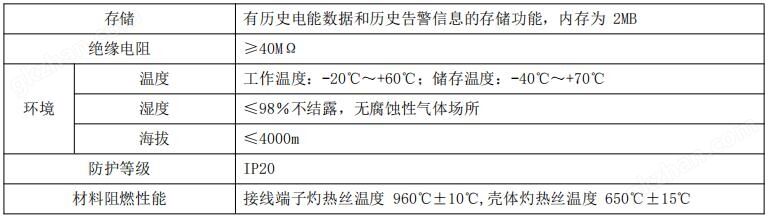

3、技术参数

4、外形结构

AMC16(L)-DETT基站直流电能计量模块 单位：mm

5、安装接线

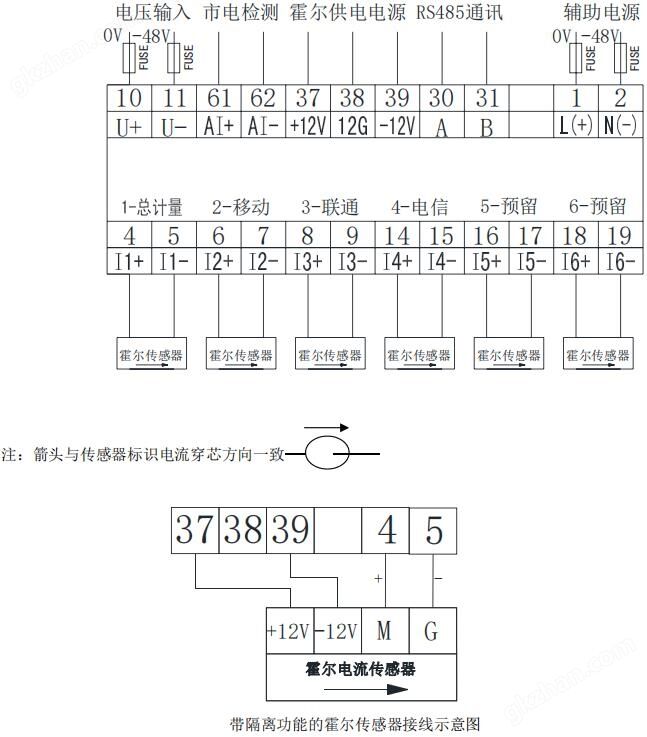

5.1端子及接线

注：霍尔电流传感器符合霍尔电流传感器行业标准JB/T7490-2007，用于直流电流双向测量，精度1级。传感器结构采用开口式设计，接线采用绿色可插拔端子，现场安装及接线更方便可靠。

5.2接线注意事项

1)输入的电压不得高于产品额定输入电压的120%；

2)辅助电源端子与电压输入端子可并联接线，共用一组保险丝；推荐1A保险丝；

3)为保证准确度要求，传感器与计量模块的接线长度不宜大于3m；

4)通讯连接建议使用屏蔽线，每芯截面不小于0.5mm2，屏蔽层接大地，布线时应使通讯线远强电电缆或其他强电场环境；

5)须注意霍尔传感器开口锁紧螺丝须打紧，以确保传感器闭环回路紧闭性。
