多回路导轨式物联网表wifi通讯

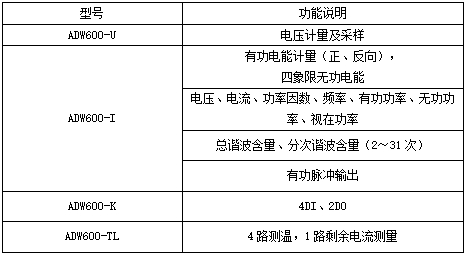

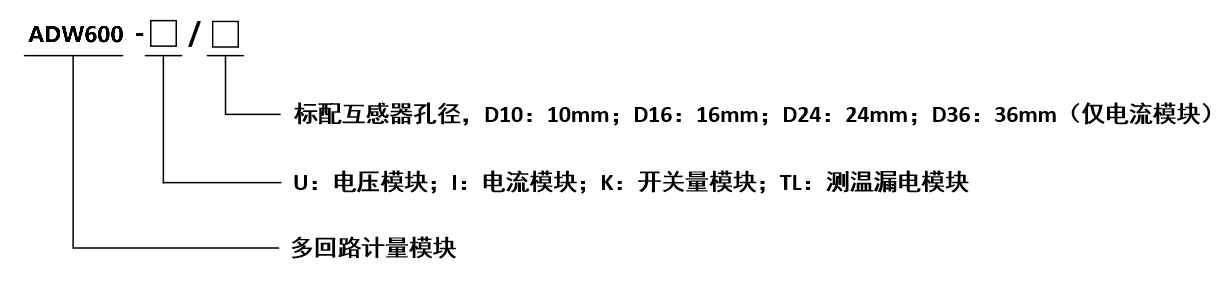

2.1 ADW600多回路计量模块命名规则

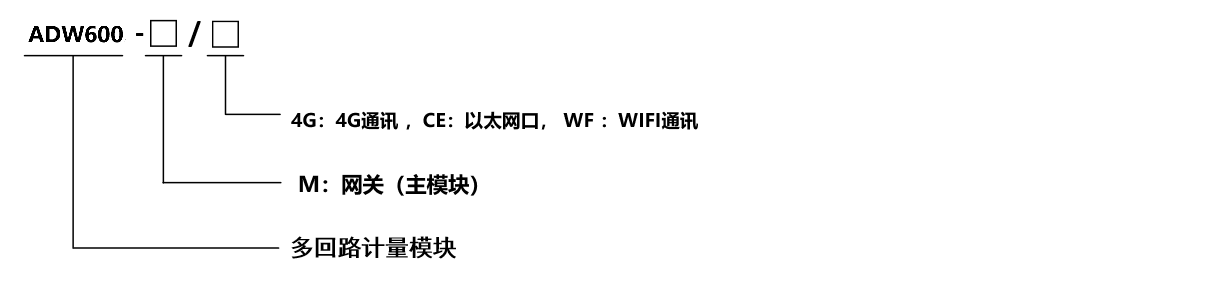

ADW600主模块：

技术参数

电气特性

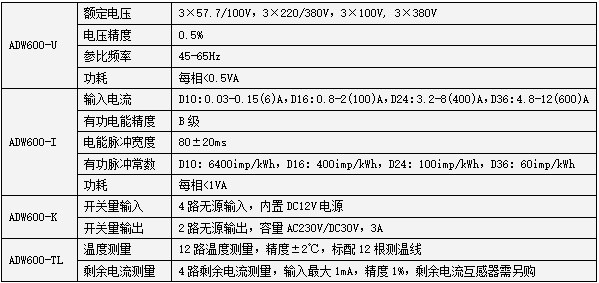

表2 ADW600电气特性

环境特性

外型尺寸及安装说明

备注：

1. 图1中的ADW600效果图最左侧的ADW600-M网关（-4G/-CE/-WF），需要另外下单。

2. 不同模块之间网线连接时需要注意BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

4.2配套互感器外型尺寸(单位：mm)

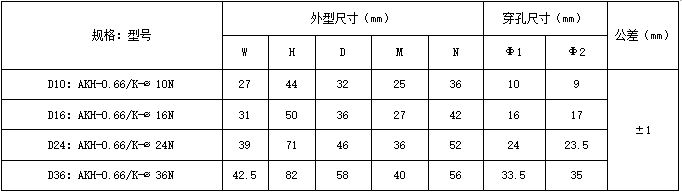

表4 ADW600-I配套互感器规格尺寸

图3 配套互感器尺寸图

4.3 接线说明

ADW600多回路计量模块之间采用网线连接，BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

ADW600-U需要接入负载电压信号，参照下方接线图，11-14端子分别接入UA、UB、UC、UN电压信号，若采用三相三线接法时，11-13接入UA、UB、UC电压信号，然后将UB短接进UN端子即可。

图4 ADW600-U接线图

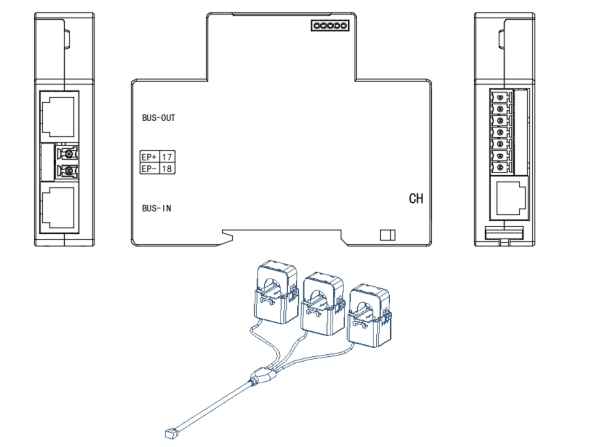

ADW600-I需要接入负载电流信号，参照下方接线图，标配互感器为RJ12接口插入电表端子即可，分别将三个互感器根据指示方向卡在负载线缆上即可。

图4 ADW600-U接线图

ADW600-I需要接入负载电流信号，参照下方接线图，标配互感器为RJ12接口插入电表端子即可，分别将三个互感器根据指示方向卡在负载线缆上即可。

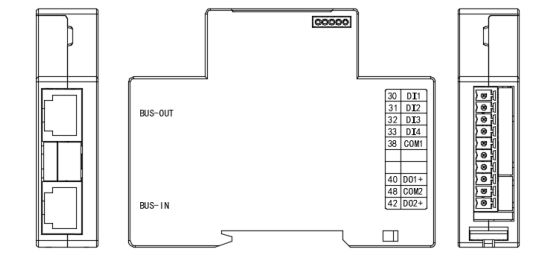

图6 ADW600-K接线图

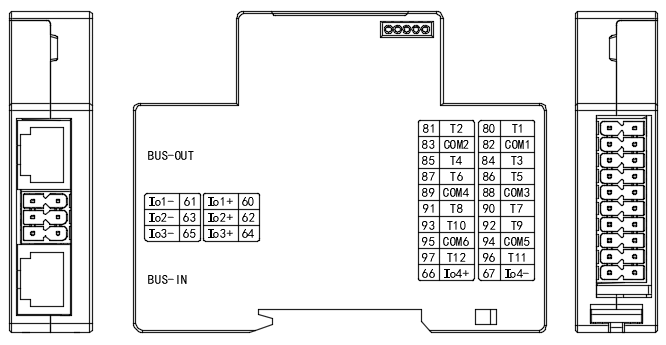

ADW600-TL根据需要接入测温信号线或剩余电流互感器信号线，注意COM口为相邻测量回路的公共端，具体接线图如下。
