矿井楼宇弧光保护装置

ARB6系列矿井楼宇弧光保护装置

 弧光传感器实时监测开关柜内的光强度。当发生弧光故障时，光强度会急剧增加，弧光传感器将这一信号传递给主控单元。主控单元接收到信号后，迅速进行分析和判断，确认是弧光故障后，立即发出跳闸指令，使断路器跳闸，从而切断故障电流，实现对电力系统的保护。

3.ARB6系列矿井楼宇弧光保护装置参数：

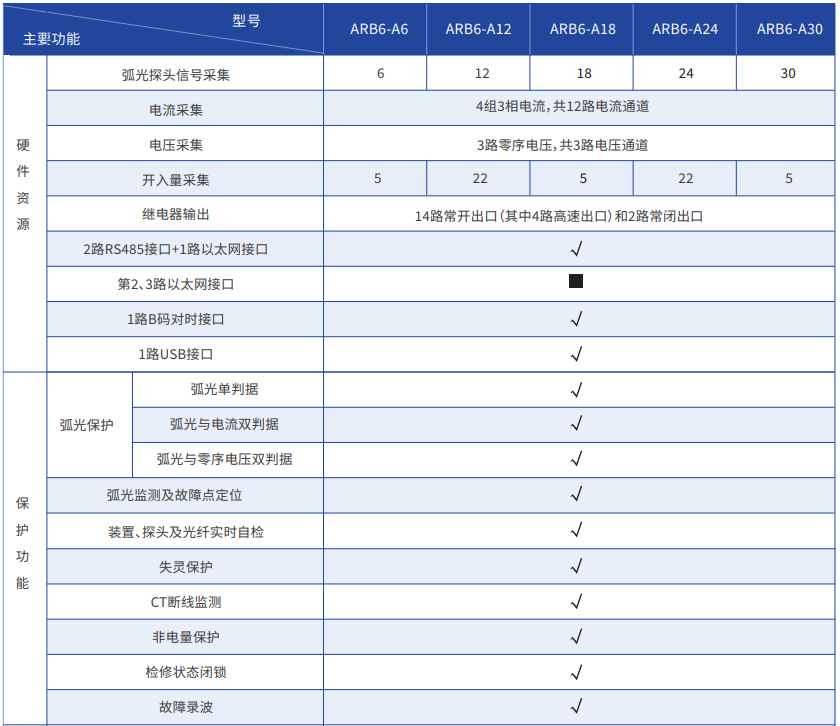

3.1. ARB6集中式母线弧光保护装置AR

3.2ARB4馈线式弧光保护装置

3.2ARB4馈线式弧光保护装置

4.ARB6系列工业弧光保护装置典型配置方案

在I段母线、I段母线分别配置1台ARB6弧光保护装置,每面高压柜的母线室或手车室(或者低压柜正对主母排的位置)安装1个ARB-S弧光探头。

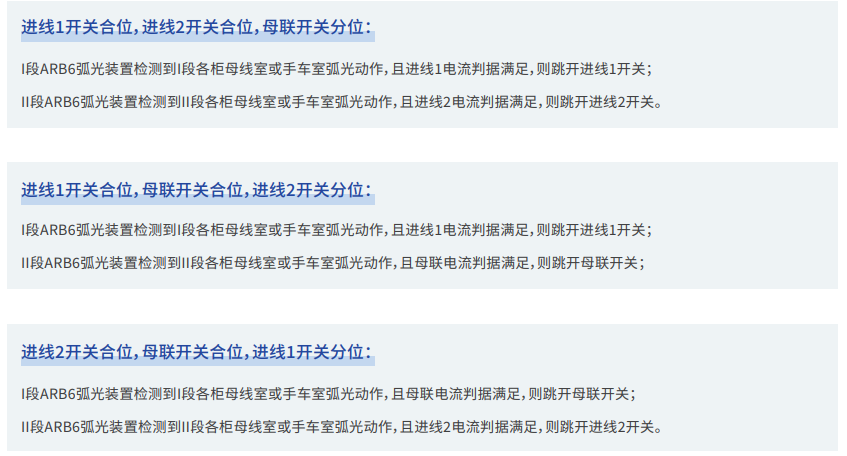

保护逻辑：

I段ARB6弧光装置监测I段各柜母线室或手车室弧光,并采集进线1和母联电流,动作跳闸进线1和母联开关;

I段ARB6弧光装置监测I段各柜母线室或手车室弧光,并采集进线1和母联电流,动作跳闸进线1和母联开关;

 5.现场安装图

1. 安装位置：要确保传感器能准确检测到弧光，且安装牢固。

2. 接线正确性：保证接线准确无误，避免信号传输错误。

3. 调试与维护：定期进行调试和维护，确保装置性能良好。

4. 与其他保护装置的配合：要协调好与其他保护装置的动作关系，避免误动作或不动作。

5. 环境影响：考虑环境因素对装置的影响，如温度、湿度等
