从10kV进线到800V直流输出！安科瑞SST智能监测实战解析

在数据中心朝着更高供电等级迈进、追求零停机运行、早期预警和快速处置的刚性需求驱动下，供配电系统的安全稳定性已成为算力基础设施的核心关切。固态变压器（SST）作为新一代数据中心供电架构的关键设备，其全链路电气安全监测直接关系到智算中心的连续运行能力。安科瑞依托多年在高低压配电监测领域的技术积累，针对SST全柜体——包括10kV中置进线柜、输入柜、功率柜及800V直流输出柜——打造了一套成套电气安全智能监测解决方案。该方案以全感知覆盖、智能诊断分析、主动预警提示、毫秒级快速保护四大核心能力为支撑，从高压输入到直流输出形成完整的监测闭环，切实筑牢算力供电底层安全防线，为数据中心的可靠运行提供坚实技术保障。

作为SST总电源入口，该柜配置完整继电保护与状态感知体系。

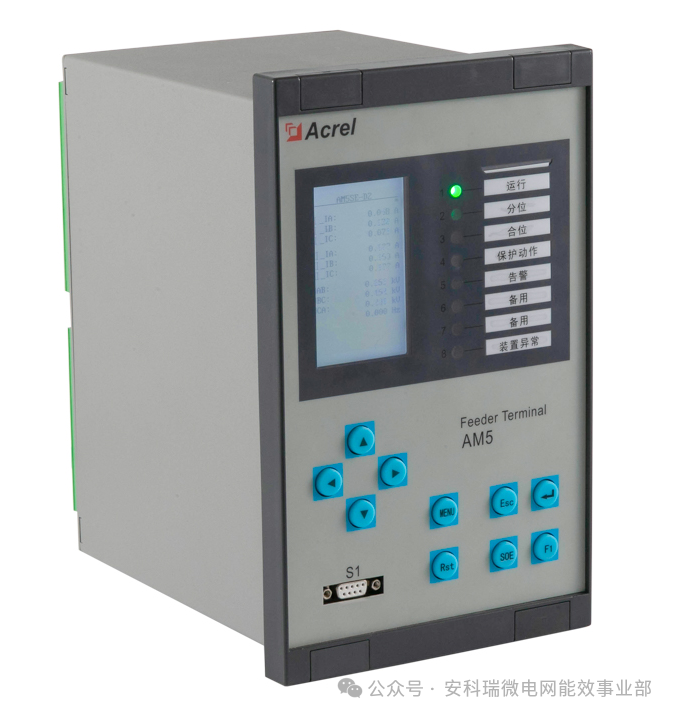

AM5SE微机保护装置支持3PT/3CT接入，集成过流、零序过流、过/欠压、电压不平衡及逆功率保护，速断≤40ms，自带故障录波，可精准隔离上游故障。ASD300综合测控装置集成开关状态、高压带电显示、电参量计量及温湿度控制，支持无线测温数据接入，实现可视化防误操作。

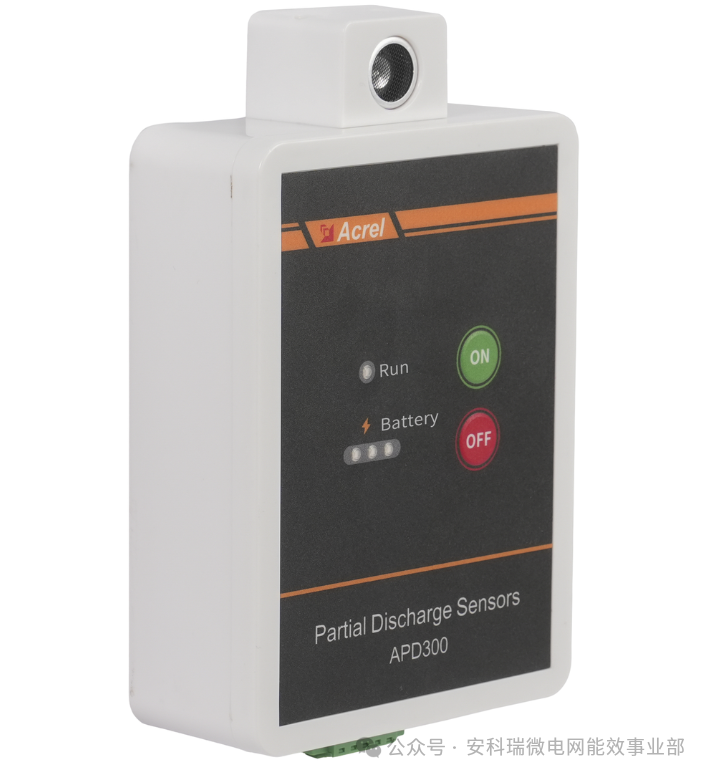

APD300-L局放传感器磁吸安装，同步采集UHF、AE、TEV三类信号，提前预警绝缘劣化。

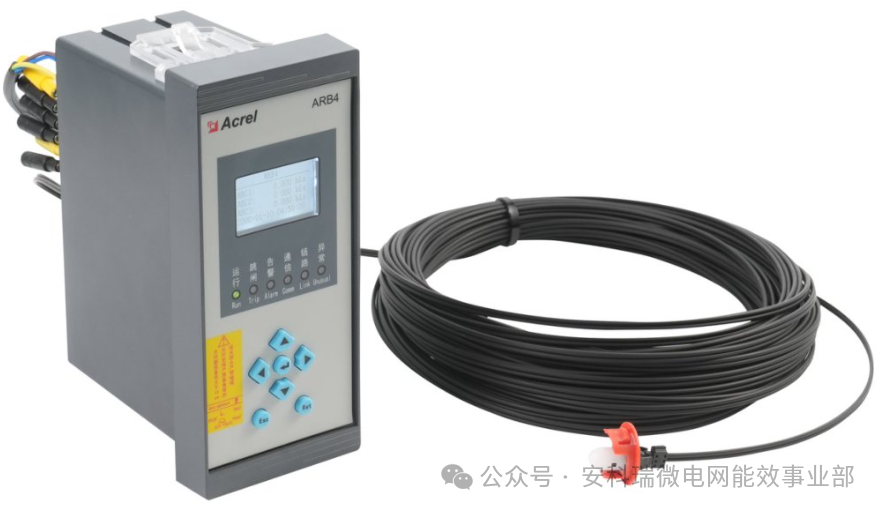

ARB4-A3弧光保护覆盖母线室、断路器室、电缆室，单判据3.8ms、双判据7.8ms速断进线开关。

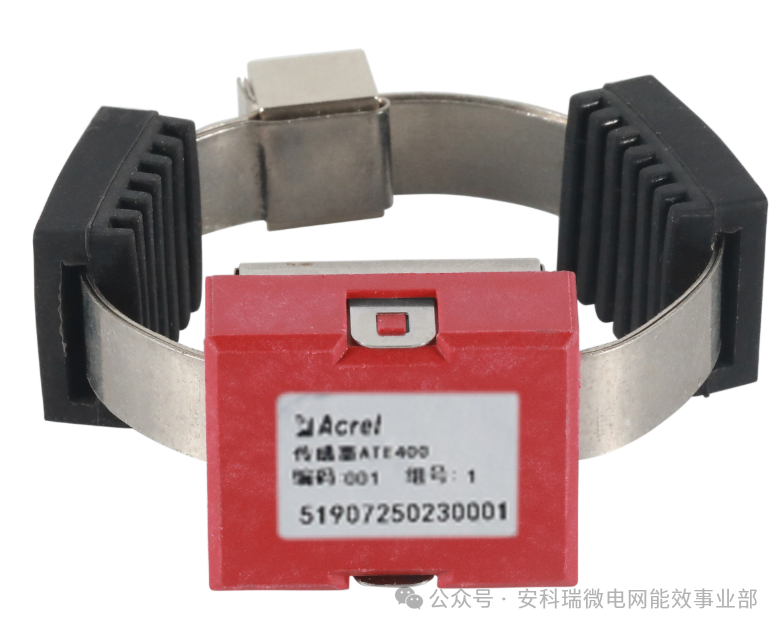

ATE400无线测温传感器安装于触头及母线搭接点，470MHz传输，测温范围-50~125℃，精度±1℃，无需改造回路即可实时预警。

输入柜含VCB断路器和电抗器，布设弧光、测温、局放三重监测。

ARB4-A3弧光保护覆盖各腔室，采用阻燃光纤传输，抗高频干扰且链路自检。

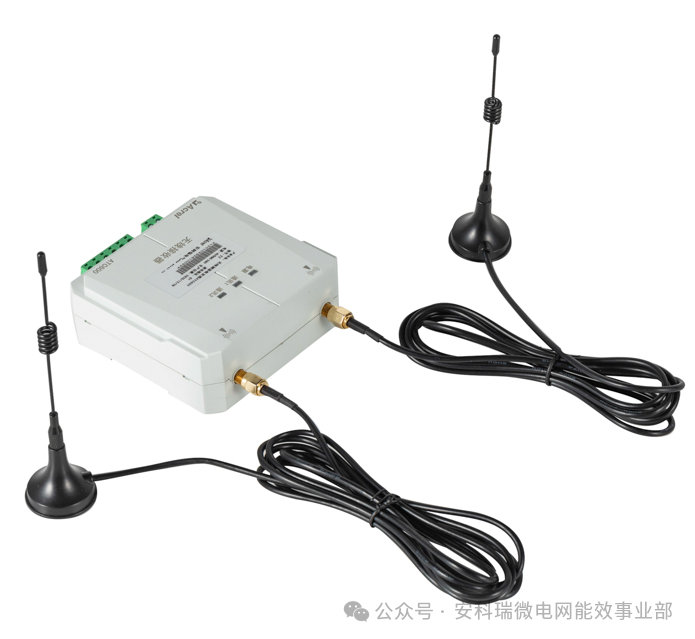

ATE400无线测温与ATC600接收终端协同监测母线及电抗器端子温度，支持分级告警。

APD300-L持续监测高频局放，防范绝缘侵蚀，保障长期运行可靠。

功率柜为故障高发区，多组功率模块高密度排布。

ARB4-A6六路弧光装置接入6路探头，分层覆盖全部功率单元，双判据极速跳闸保护SiC模块。

APD300-L多点磁吸部署于模块仓，实时监测局部放电，跟踪绝缘老化，实现预测性维护，无需停机。同时配套烟感、水浸、温湿度传感器及微型摄像头，联动电气数据，异常时自动抓拍取证。

针对800V不接地直流系统，配套直流绝缘监测与母排测温产品。

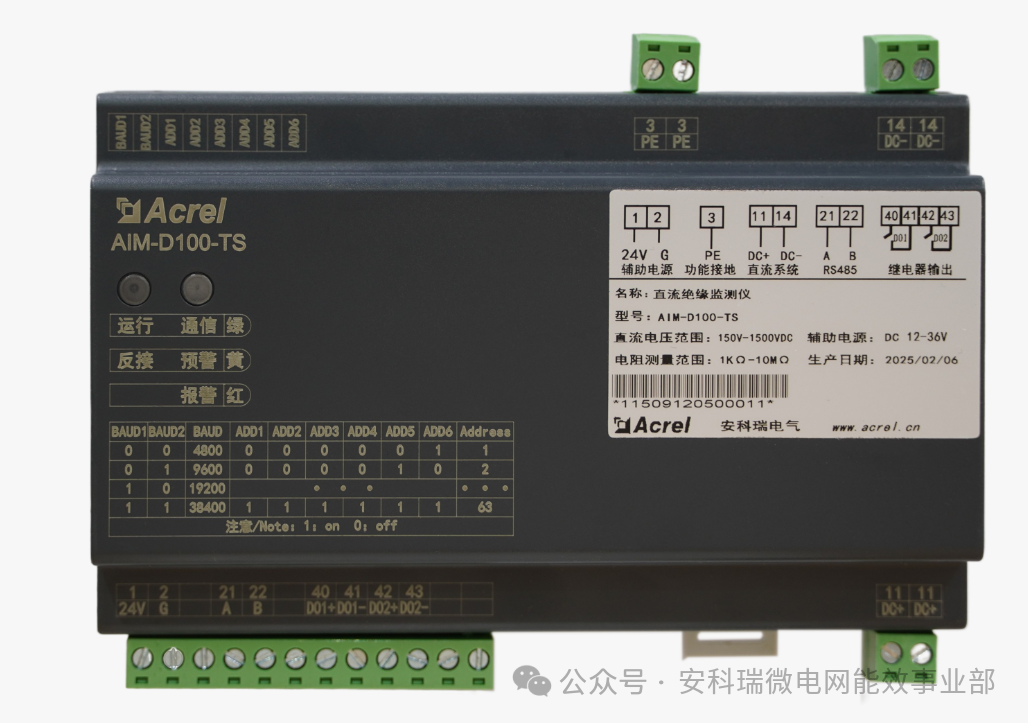

AIM-D100采用注入法监测正负极对地绝缘电阻（1k~10MΩ），超阈值声光告警，支持故障支路定位，适应带电/不带电状态。

ATC900荧光光纤测温系统耐压80kV，抗强电磁干扰，贴敷铜排测温，量程-50~200℃，精度±0.5℃，支持3/6/12路扩展。

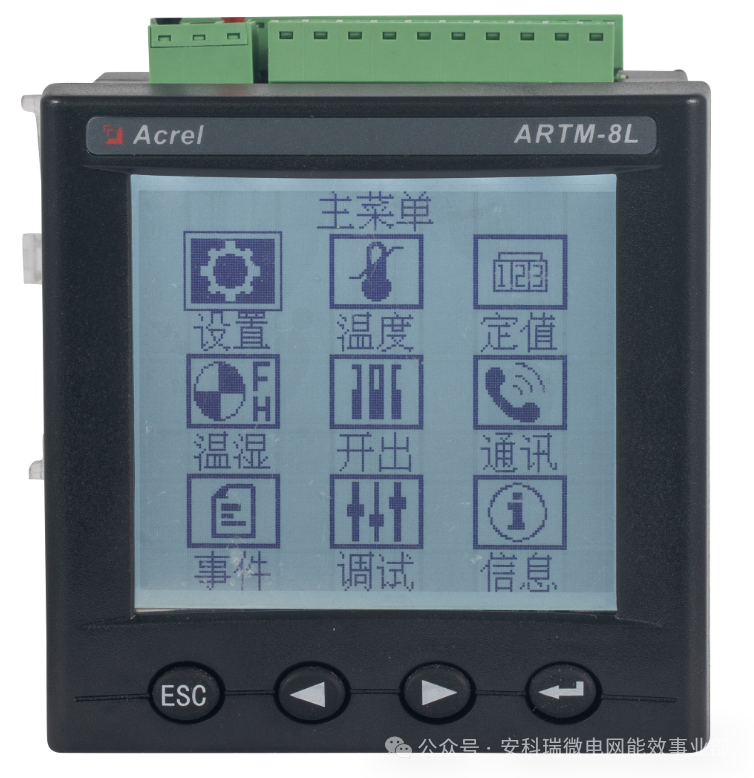

ARTM-8L有线测温装置辅助监测开关端子温度，8路PT100接入，5段告警，联动风机及声光装置，双重保障热安全。
